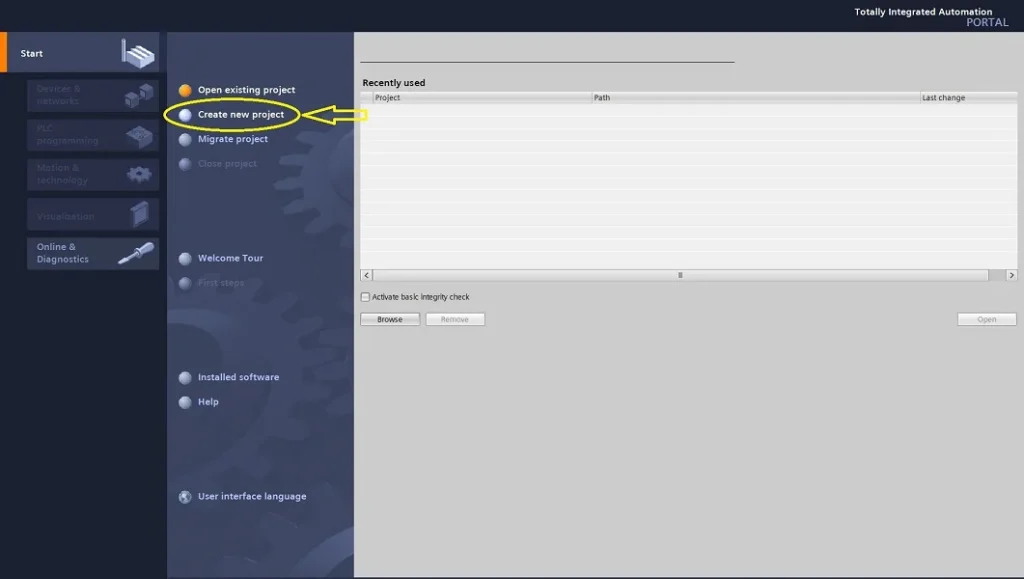

برای این که بتونید پروژه جدید ایجاد کنید از منوی سمت چپ روی create new project کلیک کنید.

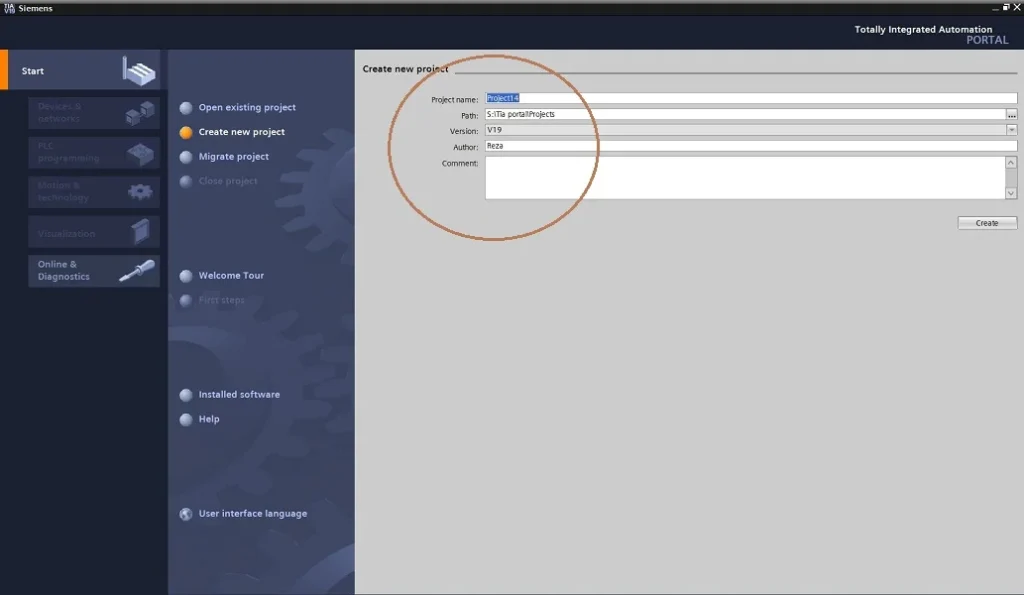

در قسمت Project name از شما میخواد که یه اسمی برای پروژه انتخاب کنید که به دلخواه هست.
در قسمت Path محل ذخیره سازی و ورژن پروژه رو میتونید انتخاب کنید.
در قسمت Comment میتونید توضیحات مورد نیاز و دلخواه خودتون رو برای پروژه بنویسید.
و در نهایت گزینه Create رو میزنیم:

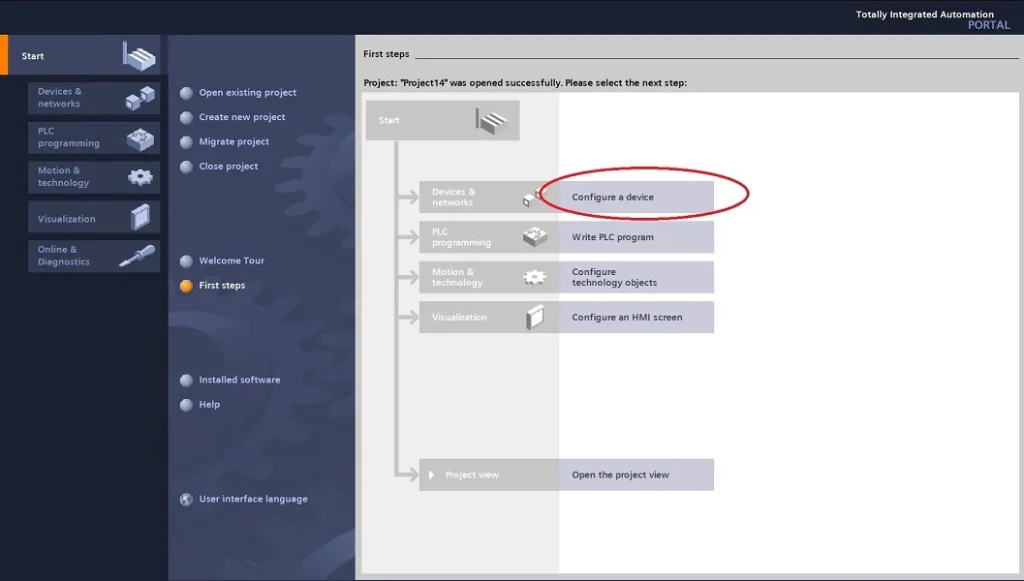

در پنجره جدید از بخش استارت گزینه configure a device رو میزنیم تا بتونیم پیکر بندی سخت افزارومون رو انجام بدیم:

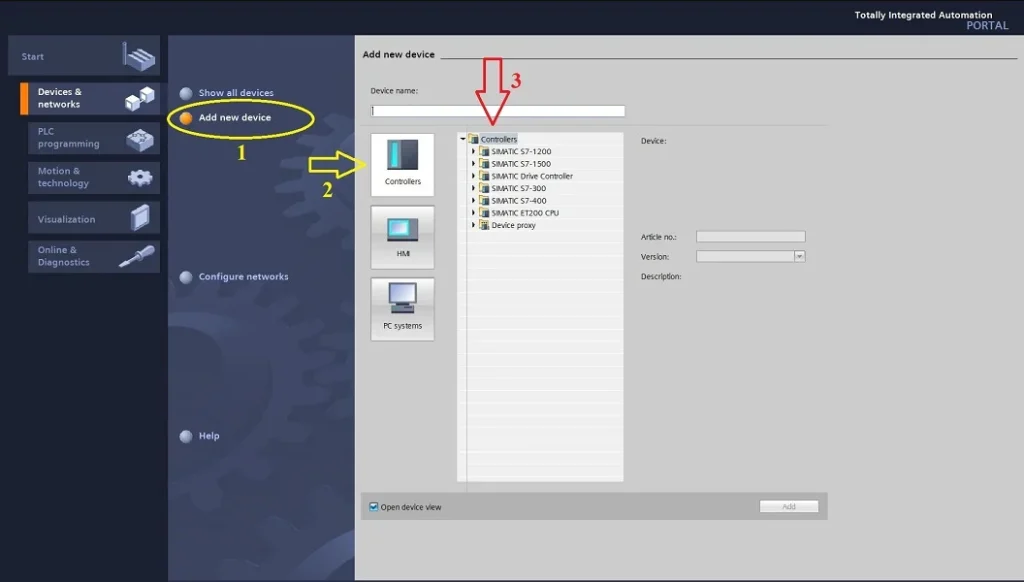

در صفحه جدید از منو سمت چپ Add new device رو میزنیم، و در بخش controllers میتونیم plc مورد نظرمون رو انتخاب کنیم:
برای مثال در پی ال سی های سری 1200 یک cpu رو انتخاب میکنیم.
حالا نکته ای که وجود داره اینه که اگر قصد شبیه سازی plc رو دارید و نمیخواید برنامه رو به plc فیزیکی وصل کنید، مهم نیست که چه سخت افزاری رو انتخاب میکنید.
ولی اگر قصد اتصال plc فیزیکی رو دارید حتما باید نوع سخت افزار انتخابی در برنامه با مشخصات خود plc یکی باشه و شماره سریال سخت افزار انتخابی در تیا پورتال با plc فیزیکی یکی باشه.
حالا ما یه CPU به دلخواه انتخاب میکنیم.
دقت کنید که اگر بخواید برنامه رو شبیه سازی کنید باید FIRMWARE سی پی یو بالای 4 باشه.
پس از انتخاب سی پی یو میتونید فرم ور رو هم انتخاب کنید.
چون ما میخوایم برنامه رو شبیه سازی کنیم، من از سی پی یو 1212C استفاده میکنم.

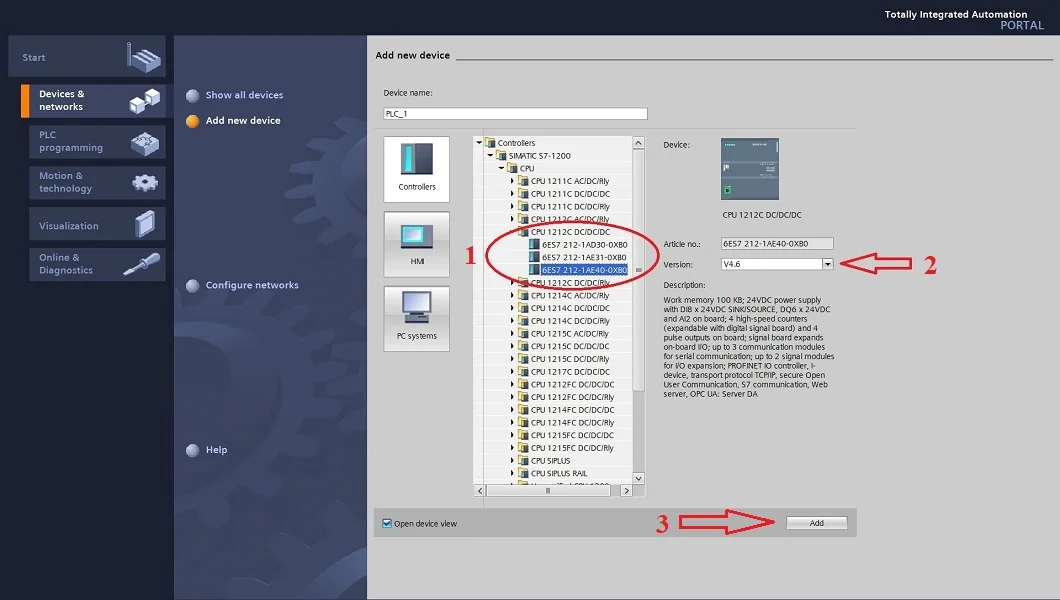

میبینید که اینجا من 3 تا سی پی یو دارم و فقط سومی فرم ور بالای 4 داره.
بعد از انتخاب سی پی یو روی Add میزنیم.

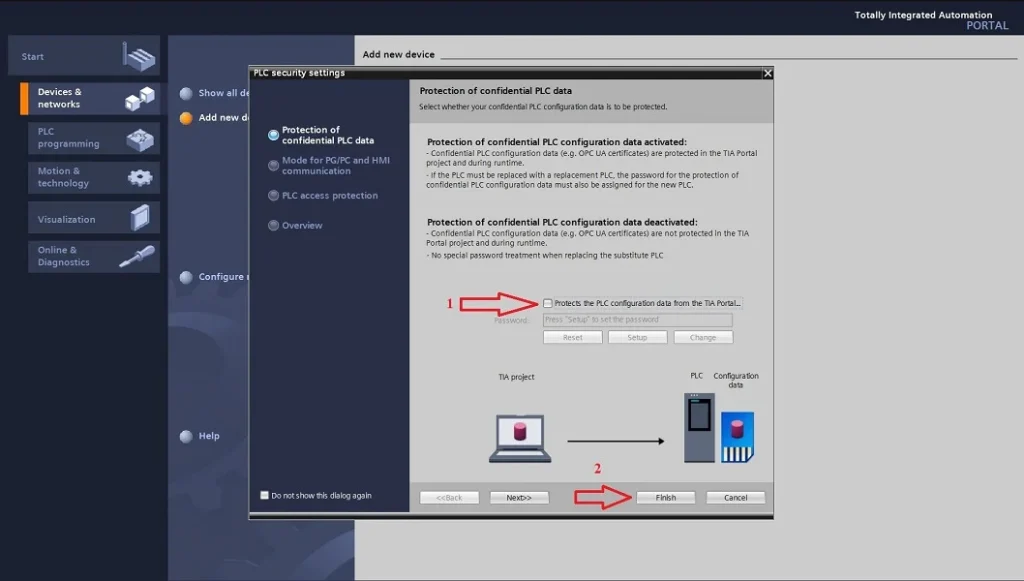

در پنجره جدید ازمون میخواد که برای امنیت بیشتر برای دیتای PLC پسورد انتخاب کنیم، ولی نیازی نیست تیک این قسمت رو بردارید و روی finish کلیک کنید:

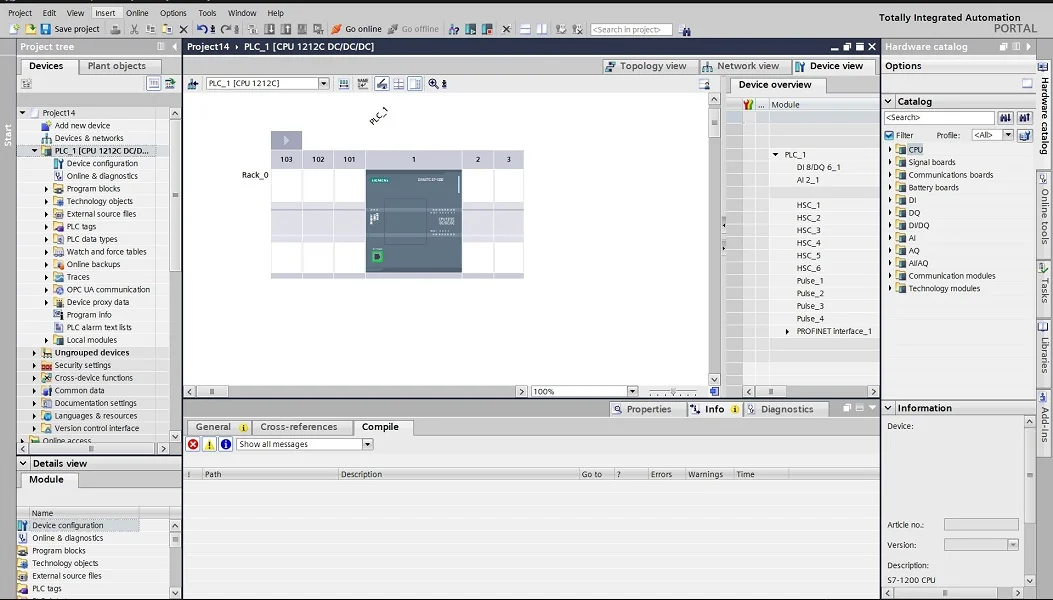

همونطور که میبینید سخت افزار ما پیکربندی شد:
